Jak zmierzyć stopień podciśnienia pompy próżniowej?

Jak zmierzyć stopień podciśnienia pompy próżniowej?

Jako zaufany dostawca pomp próżniowych rozumiem znaczenie dokładnego pomiaru stopnia podciśnienia w pompie próżniowej. Pomiar ten ma kluczowe znaczenie dla zapewnienia optymalnej wydajności, wydajności i niezawodności pompy w różnych zastosowaniach przemysłowych i naukowych. W tym poście na blogu podzielę się spostrzeżeniami na temat skutecznego pomiaru stopnia podciśnienia w pompie próżniowej.

Zrozumienie stopnia próżni

Przed zagłębieniem się w metody pomiaru istotne jest zrozumienie, czym jest stopień podciśnienia. Stopień podciśnienia odnosi się do poziomu ciśnienia poniżej ciśnienia atmosferycznego w układzie próżniowym. Zwykle wyraża się go w jednostkach takich jak paskale (Pa), torr lub milibary (mbar). Im niższe ciśnienie, tym wyższy stopień podciśnienia.

Istnieją różne zakresy próżni, w tym próżnia szorstka, średnia próżnia, wysoka próżnia i bardzo wysoka próżnia. Każdy zakres wymaga określonych technik i instrumentów pomiarowych.

Metody pomiaru

1. Mechaniczne próżniomierze

   • Manometry z rurką Bourdona: Manometry te działają w oparciu o zasadę, że spłaszczona rurka (rurka Bourdona) ma tendencję do prostowania się, gdy zmienia się ciśnienie w jej wnętrzu. Gdy ciśnienie w układzie próżniowym maleje, rurka porusza się, a ruch ten przekłada się na odczyt na tarczy. Manometry z rurką Bourdona są stosunkowo proste i niedrogie, ale zwykle nadają się do pomiaru zgrubnego podciśnienia (od ciśnienia atmosferycznego do około 1 mbar).
   • Wskaźniki membranowe: Manometry membranowe wykorzystują elastyczną membranę, która odkształca się pod wpływem różnicy ciśnień. Mierzy się odkształcenie i przekształca na odczyt ciśnienia. Są bardziej czułe niż manometry z rurką Bourdona i mogą mierzyć podciśnienie w zakresie od kilku mbar do kilkuset mbar.

2. Próżniowe mierniki przewodności cieplnej

   • Wskaźniki Piraniego: Manometry Pirani działają na zasadzie, że przewodność cieplna gazu maleje wraz ze spadkiem ciśnienia gazu. Podgrzany drut umieszcza się w układzie próżniowym, a wraz ze zmianą ciśnienia zmienia się szybkość utraty ciepła z drutu. Tę zmianę strat ciepła mierzy się jako zmianę rezystancji drutu, która jest następnie wykorzystywana do określenia ciśnienia. Manometry Pirani nadają się do pomiaru średniego podciśnienia, zazwyczaj w zakresie od 10⁻³ do 10 mbar.

3. Wskaźniki próżni jonizacyjnej

   • Wskaźniki jonizacji gorącej katody: W mierniku jonizacji z gorącą katodą nagrzane włókno emituje elektrony. Elektrony te zderzają się z cząsteczkami gazu w układzie próżniowym, jonizując je. Powstałe jony są zbierane przez elektrodę, a prąd jonowy jest proporcjonalny do ciśnienia gazu. Wskaźniki jonizacji z gorącą katodą są bardzo czułe i mogą mierzyć wysokie i bardzo wysokie próżnie, od około 10⁻⁷ do 10⁻¹ mbar. Są one jednak bardziej złożone i droższe niż inne typy mierników i wymagają ostrożnego obchodzenia się, aby uniknąć uszkodzeń.
   • Wskaźniki jonizacji zimnej katody: Manometry jonizacyjne z zimną katodą wykorzystują wyładowanie o wysokim napięciu do jonizacji cząsteczek gazu bez podgrzewanego żarnika. Są bardziej wytrzymałe niż mierniki z gorącą katodą i mogą pracować w trudnych warunkach. Nadają się do pomiaru wysokiego podciśnienia w zakresie od 10⁻⁶ do 10⁻² mbar.

4. Manometry pojemnościowe
   Manometry pojemnościowe mierzą ciśnienie wykrywając zmianę pojemności membrany. Membrana jest umieszczona pomiędzy dwiema elektrodami i wraz ze zmianą ciśnienia membrana porusza się, zmieniając pojemność między elektrodami. Ta zmiana pojemności jest mierzona i przekształcana na odczyt ciśnienia. Manometry pojemnościowe są bardzo dokładne i mogą mierzyć szeroki zakres ciśnień, od kilku Pa do kilkuset mbar.

Czynniki wpływające na pomiar stopnia próżni

1. Skład gazu: Różne gazy mają różną przewodność cieplną i przekroje jonizacji. Oznacza to, że ten sam wakuometr może dawać różne odczyty dla różnych gazów przy tym samym ciśnieniu. Na przykład manometr Pirani skalibrowany dla powietrza może dawać niedokładne odczyty podczas pomiaru ciśnienia innego gazu.
2. Zanieczyszczenie: Zanieczyszczenia w układzie próżniowym, takie jak opary oleju, kurz lub pozostałości środków chemicznych, mogą mieć wpływ na działanie wakuometrów. Na przykład opary oleju mogą pokrywać powierzchnie wskaźników jonizacji, zmniejszając ich czułość i dokładność.
3. Temperatura: Temperatura może mieć znaczący wpływ na działanie wakuometrów. Zwłaszcza mierniki przewodności cieplnej są wrażliwe na zmiany temperatury. Ważne jest, aby upewnić się, że miernik działa w określonym zakresie temperatur i, jeśli to konieczne, zastosować techniki kompensacji temperatury.

Wybór odpowiedniego wakuometru do pompy próżniowej

Wybierając wakuometr do pompy próżniowej, należy wziąć pod uwagę kilka czynników:

1. Zakres próżni: Określ zakres podciśnienia wymagany w Twoim zastosowaniu. Różne mierniki są odpowiednie dla różnych zakresów podciśnienia, jak omówiono powyżej. Na przykład, jeśli chcesz zmierzyć zgrubną próżnię, wystarczający może być miernik mechaniczny, taki jak miernik z rurką Bourdona. Jeśli pracujesz w środowisku o wysokiej próżni, niezbędny może być miernik jonizacji.
2. Wymagania dotyczące dokładności: Weź pod uwagę poziom dokładności wymagany dla Twojej aplikacji. Niektóre zastosowania, takie jak produkcja półprzewodników, wymagają pomiarów o bardzo dużej dokładności, podczas gdy inne mogą tolerować niższy poziom dokładności.
3. Koszt: Wakuometry różnią się znacznie pod względem kosztów. Manometry mechaniczne są na ogół najtańsze, natomiast manometry jonizacyjne i manometry pojemnościowe są droższe. Zrównoważ swój budżet z wymaganiami dotyczącymi dokładności i zasięgu.

Nasze pompy próżniowe i pomiar stopnia próżni

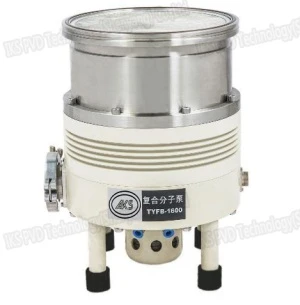

W naszej firmie oferujemy szeroką gamę wysokiej jakości pomp próżniowych m.inJednostopniowa, olejowa, rotacyjna pompa próżniowa SOGEVAC SV 300 B,Pompa molekularna do smarowania smarem, IZłożona pompa molekularna. Zapewniamy również fachowe doradztwo w zakresie pomiaru stopnia podciśnienia. Nasz zespół specjalistów może pomóc w wyborze odpowiedniego wakuometru dla konkretnej pompy próżniowej i zastosowania, zapewniając dokładny i niezawodny pomiar.

Jeśli szukasz niezawodnej pompy próżniowej i potrzebujesz pomocy przy pomiarze stopnia podciśnienia, jesteśmy tutaj, aby Ci pomóc. Możemy zaoferować niestandardowe rozwiązania, aby spełnić Twoje unikalne wymagania. Niezależnie od tego, czy prowadzisz działalność badawczą, produkcyjną, czy jakąkolwiek inną branżę wymagającą technologii próżniowej, mamy produkty i wiedzę, które mogą Ci pomóc.

Skontaktuj się z nami już dziś, aby rozpocząć rozmowę na temat potrzeb Twoich pomp próżniowych i dowiedzieć się więcej o tym, jak możemy pomóc Ci osiągnąć optymalny stopień podciśnienia dla Twoich zastosowań. Nasz zespół jest gotowy pomóc Ci w wyborze produktu, instalacji i wsparciu posprzedażnym.

Referencje

• O'Hanlon, JF (1989). Przewodnik użytkownika po technologii próżniowej. Johna Wileya i synów.
• Lafferty, JM (red.). (1998). Podstawy nauki i technologii próżniowej. Wiley – Internauka.
• Dresner, L. (1972). Fizyka i technologia próżniowa . Prasa akademicka.
